基于PLC控制系統設計的八大步驟
(1)分析被控對象并提出控制要求
詳細分析受控對象的過程和工作特性,了解受控對象的機器,電力和液體之間的配合,提出可編程控制器控制系統對受控對象的控制要求,確定控制計劃,并擬定設計任務書。
(2)確定輸入/輸出設備
根據系統的控制要求,確定系統所需的所有輸入設備(例如按鈕,位置開關,轉換開關和各種傳感器)和輸出設備(例如:接觸器,電磁閥,信號指示器和其他執行器等)確定與PLC相關的輸入/輸出設備,以確定PLC的I / O點數。
(3)選擇PLC
PLC的選擇包括PLC型號,容量,I / O模塊,電源等的選擇。有關詳細信息,請參見本章的第2節。
(4)分配I / O點并設計PLC外圍硬件電路
1.分配I / O點
在PLC的I / O點和輸入/輸出設備之間繪制連接圖或?qū)?yīng)表。 這部分也可以在步驟2中執行。
2.設計PLC外圍硬件電路
繪制系統其他部分的電路圖,包括主電路和尚未進入可編程控制器的控制電路。
系統的電氣原理圖由PLC I / O接線圖和PLC外圍電路圖組成。 到目前為止,系統的硬件和電路已經確定。
(5)程序設計
1.程式設計
根據系統的控制要求,采用合適的設計方法設計PLC程序。 該程序應以系統控制需求為主體,編寫程序以逐個實現每個控制功能或每個子任務,并逐步完善系統的指定功能。 此外,該程序通常應包括以下內容:
1)初始化程序。 PLC上電后,通常需要進行一些初始化操作,以進行必要的啟動準備,以避免系統故障。 初始化程序的主要內容是:清除某些數據區域,計數器等,恢復某些數據區域所需的數據,設置或重置某些繼電器,顯示某些初始狀態等等。
2)檢測,故障診斷和顯示程序。 這些程序相對獨立,通常在基本完成程序設計后添加。
3)保護和聯鎖程序。 保護和鏈接是該程序必不可少的部分,必須仔細考慮。 它可以避免由于非法操作而引起的控制邏輯混亂。
2.程序仿真調試
程序模擬調試的基本思想是以方便的形式模擬場景的實際狀態,為程序的運行創造必要的環境條件。 根據產生場信號的方式不同,有兩種形式的仿真調試:硬件仿真方法和軟件仿真方法。
1)硬件仿真方法使用一些硬件設備(例如另一個PLC或一些輸入設備等)來模擬現場信號,并將這些信號以硬線連接的方式連接到PLC系統的輸入端子, 對時間更敏感強。
2)軟件仿真方法是在PLC中編寫一組仿真程序,以仿真并提供現場信號。 它簡單易實現,但不容易保證及時性。 在仿真調試過程中,可以采用分段調試的方法,并可以使用編程器的監視功能。
(6)硬件實現

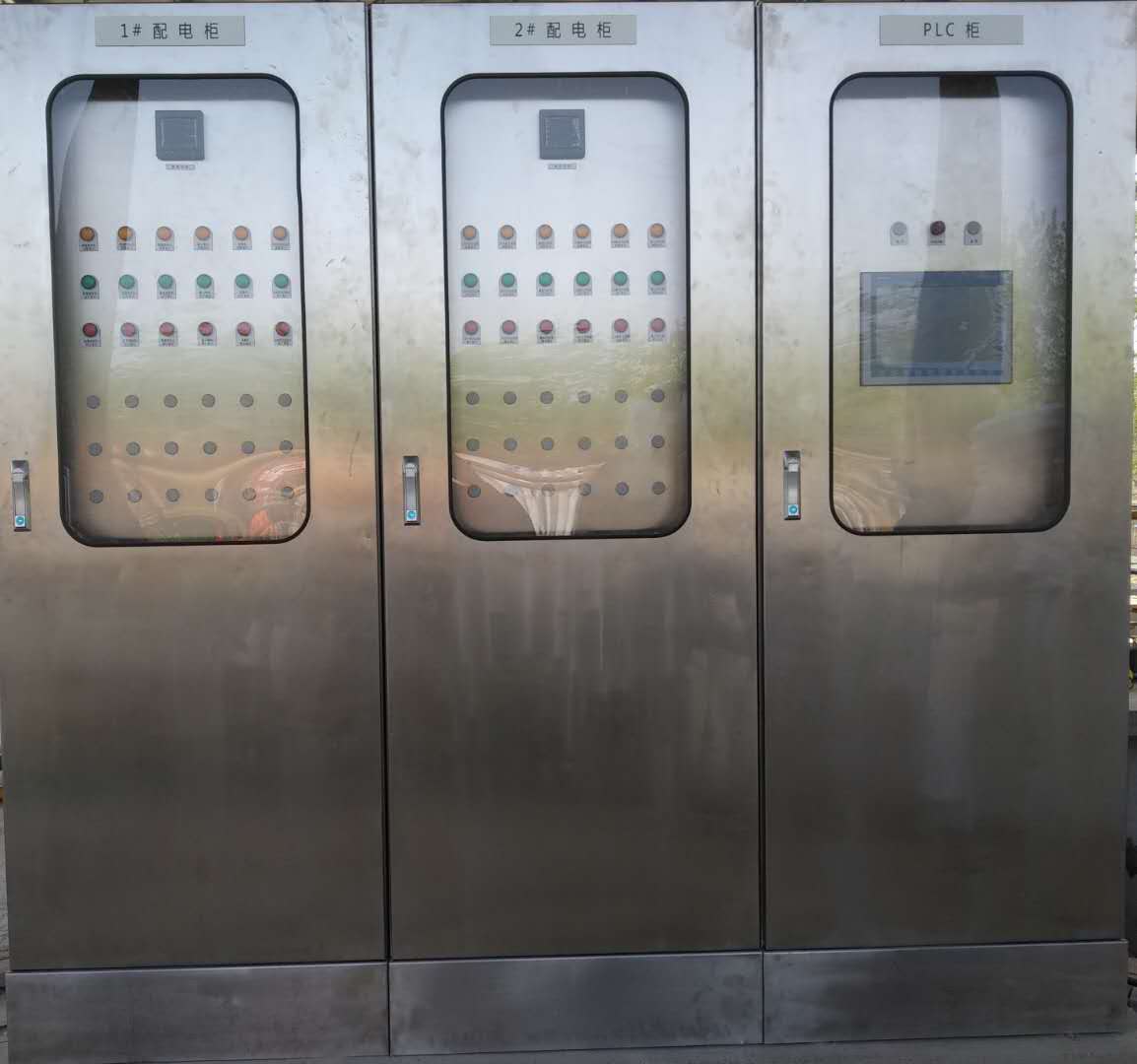

硬件實現主要是控制柜(設備)和現場施工等硬件設計。 主要內容有:
1)設計控制柜和控制臺的電氣布局和安裝接線圖。
2)設計系統各部分之間的電氣互連圖。
3)根據施工圖進行現場布線并進行詳細檢查。
因?yàn)槌绦蛟O(shè)計和硬件實現可以同時進行,所以可以大大縮短PLC控制系統的設計周期。
(7)在線調試
在線調試是通過模擬調試進一步對程序進行在線整體調整。 在線調試過程應逐步進行,從僅連接輸入設備的PLC開始,然后連接輸出設備,然后再連接到實際負載。 如果不符合要求,請調整硬件和步驟。 通常只需要修改部分程序。
完成所有調試后,將其交付進行試運行。 運行一段時間后,如果可以正常運行并且不需要修改程序,則應將程序在EPROM中固化以防止程序丟失。
(8)整理整理技術文件
技術文檔包括設計說明,硬件原理圖,安裝接線圖,電氣組件清單,PLC程序和操作說明。
